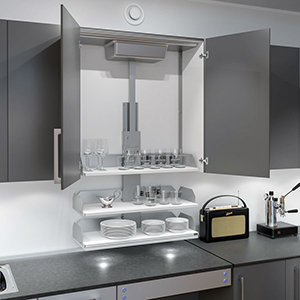

VERTI 831 : Elévateur intérieur pour meubles hauts à course verticale

Élévateur intérieur pour meubles hauts à course verticale.
Permet de descendre l’intérieur du caisson. Peut être livré avec système de commande par interrupteur ou par télécommande sans fil.

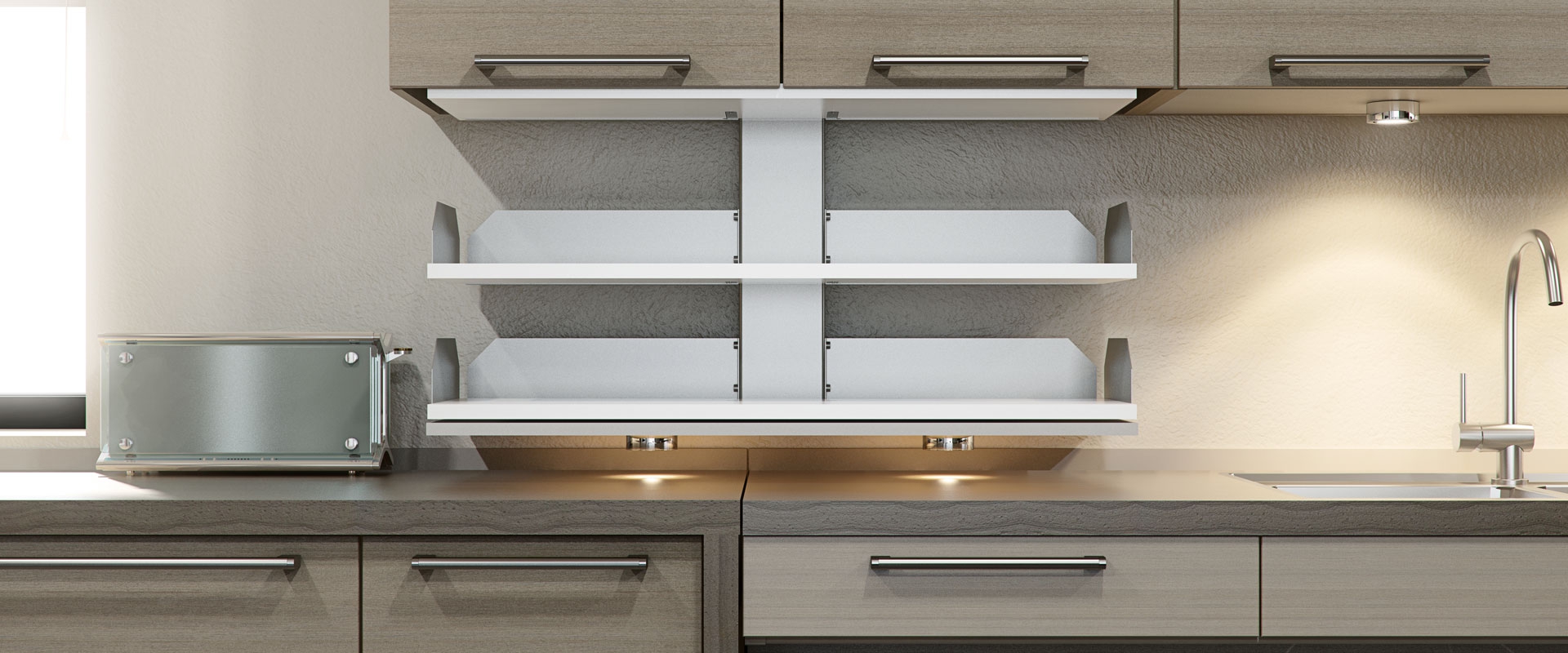

36_2LW

DESCRIPTION

  • Le dispositif réglable VERTI 831 permet de descendre l’intérieur d’un caisson neuf ou existant jusqu’à la surface du plan de travail grâce à l’interrupteur ou à la télécommande (en option).
  • Motorisation électrique, invisible en position haute.
  • Pose facile : fixation murale.
  • Electronique Plug & Play : il suffit de brancher les câbles au boîtier électronique principal.
  • Systèmes de sécurité anti écrasements pré-montés.
  • Pour des caissons d’une hauteur minimale de 700mm.

DONNÉES TECHNIQUES

  • Alimentation : 230 V – 50 Hz – 230 W.
  • Vitesse d’exécution : 47 mm / sec.
  • Amplitude : 470 mm.
  • Charge maximale supportée : 40 kg.
  • Poids du mécanisme : de 23 à 60 kg selon les modèles.

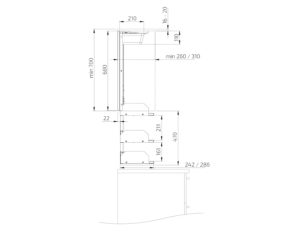

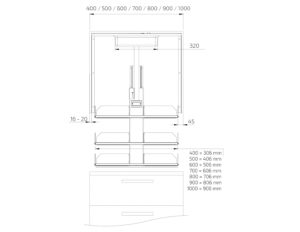

DIMENSIONS VERTI

COMPOSITION DU KIT

  • L’ensemble fond de caisson blanc et les étagères blanches (rebords en aluminium gris).
  • Un moteur et son cache moteur en plastique gris.
  • Un boîtier électronique de contôle avec câbles de raccordement.
  • Les ferrures de fixation du VERTI au meuble.
  • Un interrupteur de commande.
  • Une plaque de sécurité anti écrasement qui est fixée sous le caisson. La sécurité anti écrasements intérieure supérieure est une partie intégrante du bloc moteur.

FONCTIONNEMENT

  • Cette unité de levage permet à tous les utilisateurs de la cuisine d’atteindre facilement le contenu des meubles hauts et ainsi de conserver le volume d’espace de rangements accessibles.
  • Le dispositif réglable VERTI 831 permet de descendre verticalement l’intérieur d’un caisson neuf ou existant jusqu’à la surface du plan de travail grâce à l’interrupteur inclu ou à la télécommande (cette dernière est en option).
  • Le VERTI 831 est équipé d’une double sécurité: : La première, montée sous le caisson permet d’éviter l’écrasement d’objets situés sur le plan de travail. La seconde, installée sous le cache moteur permet d’éviter l’écrasement d’objets situés à l’intérieur du caisson.

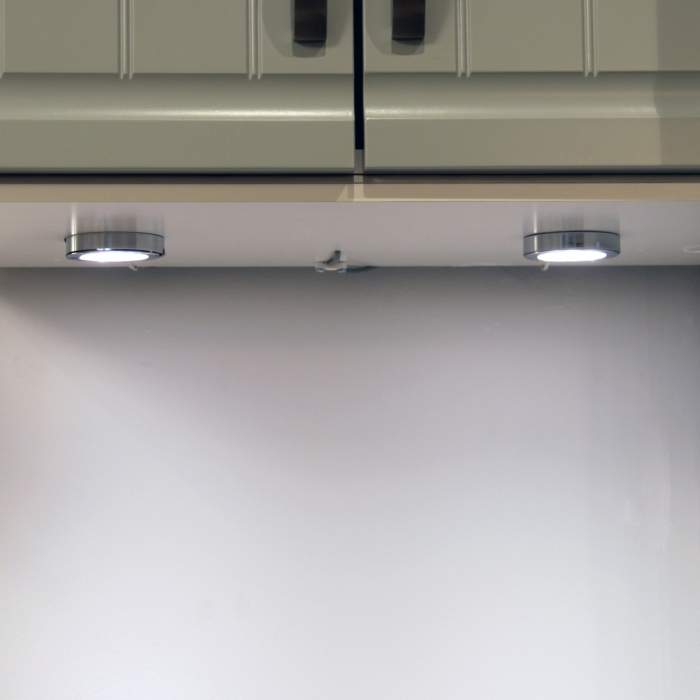

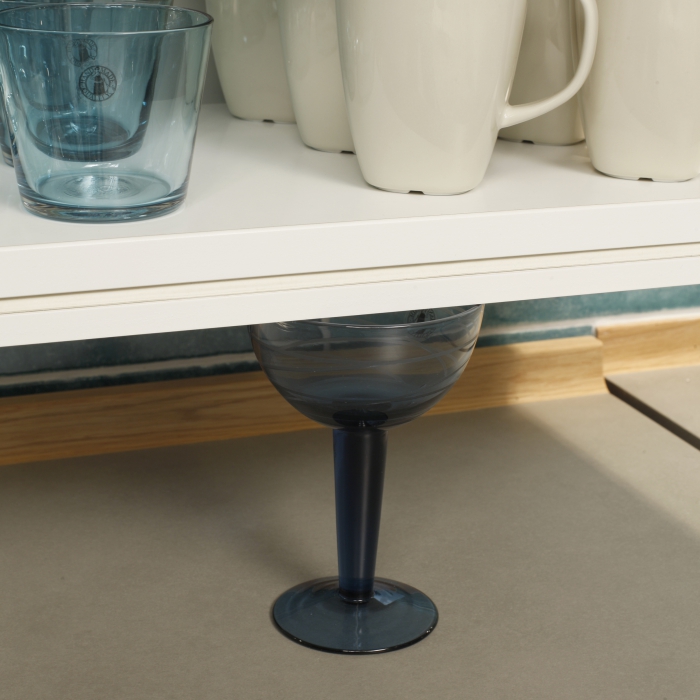

plaque de sécurité sur Verti En option, éclairages LED

La gamme VERTI 831

Le verti 831 est disponible pour des meubles de largeur allant de 40 cm à 100 cm (largeur extérieure du caisson) :

PLANIFICATION

Lors de la planification, veuillez prendre connaissance des points suivants :

  • Le dispositif convient aux caissons d’une hauteur minimale de 700mm. (pour les caissons plus grands, une étagère fixe peut être installée dans le caisson au dessus du dispositif).
  • La profondeur du dispositif est de 310mm.
  • Peut être utilisé dans des caissons d’une largeur de 400 à 1000mm.
  • Vérifiez la solidité du mur, si besoin, renforcez-le.
  • Pour l’unité de commande par interrupteur encastré, un espace de 90x90mm est nécessaire.

INSTALLATION

  • Le fond du caisson doit être préalablement démonté. Le VERTI remplace le fond du caisson et les étagères. Il se fixe directement au mur.
  • Le transformateur est branché à une source d’alimentation.
  • L’interrupteur est encastré dans un endroit stratégique prés du caisson mobile (bandeau du plan de travail…).
  • Le(s) luminaire(s) éventuel(s) est (sont) à monter sous la plaque de sécurité.

VIDEOS




IMAGES

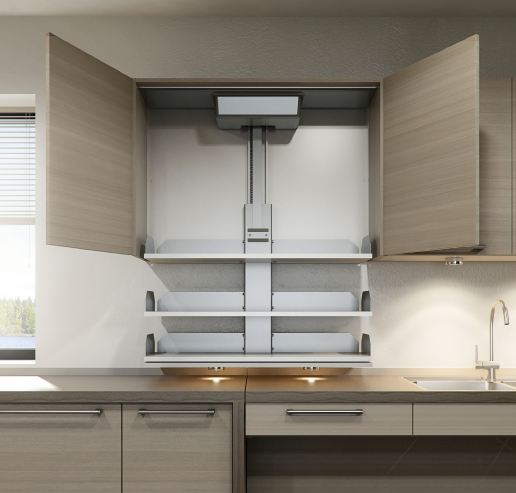

élévateur de meuble VERTI

ACCESSOIRES

REFERENCES

Largeur extérieure du meuble (mm)Largeur du Verti (mm)Largeurs des étagères (mm)Références
400360310831-040
500460415831-050
600560515831-060
700660615831-070
800760715831-080
900860815831-090
1000960915831-100
