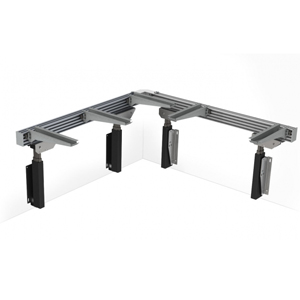

Slimlift Corner 6253: Elévateur de plan de travail à fixer sur mur en angle droit

SLIMLIFT 6253 est un élévateur de plan de travail dont les moteurs sont à fixer sur un mur à angle droit. Il offre une grande souplesse d’adaptation pour correspondre aux besoins de chaque utilisateur. L’aménagement du plan est à définir selon les fonctionnalités attendues : évier,  ou plaques de cuisson.
Un espace est laissé libre sous le plan pour le passage des jambes de l’utilisateur. Les moteurs, la tuyauterie, les câbles… peuvent être dissimulés par des panneaux coulissants, aux couleurs de la cuisine, rendant l’ensemble discret et attrayant.
Le réglage des moteurs s’opère en continu, de manière rapide en silencieuse, jusqu’à la hauteur désirée. L’élévateur peut être équipé d’un système de sécurité anti-écrasement pour garantir une utilisation sans risque.

BANDEAU 6250

Données techniques

  • Fixation: Au mur.
  • Réglage: Moteur électrique. Ajustement continu sur une amplitude de 30.0 cm (70.0 – 100.0 cm hors plan de travail).
  • Vitesse: 1.5 cm / sec.
  • Commande: Interrupteur ou télécommande.
  • Sécurité: Une bandelette de sécurité en caoutchouc peut se monter sous le plan.
  • Un contact avec cette bandelette et le plan stoppe sa descente.
  • Raccordement électrique: Prise principale 230 V, max 2.5A.
  • Raccordement arrivée d’eau/évacuation: A l’aide de tuyaux flexibles.
  • Poids max. supporté: 100 kg
  • Classe de protection: IP 20
  • Hauteur bandeau de façade: A réaliser selon vos mesures.
  • Dimensions des panneaux coulissants de dissimulation: Largeur = largeur de votre plan, hauteur 43.8 cm, épaisseur 1.2-1.6 cm
  • Profondeur possible du plan de travail: 58.5 – 63,0 cm
  • Largeurs disponibles: 115.0 – 255.0 cm
  • Espacement à laisser avec le mur ou le caisson adjacent: 0.5 cm
  • Espacement à laisser avec le mur du fond pour la crédence: 1.5 cm
  • Crédence: A partir de 70.0 cm du sol.
  • Materiaux: Châssis en aluminium. Certaines pièces en acier (Gris RAL 9006). Cache-moteur en plastique.

Contenu du Slimlift 6250

  • Il vous faut choisir deux références Slimlift Corner 6253 pour former votre angle.
  • Elévateur largeur 195.0 – 255.0 cm
  • 2 moteurs
  • 3 traverses-support, 115.0-175.0 cm
  • 4 traverses-support, 195.0-255.0 cm

Images

Vidéo

Planification:

dimensions 6250 - 4

Références

Largeur des côtés (X et Y) (mm)Largeur nécessaire pour montage (mm)Nombre de traverses (B)Nombre de pieds motorisésRéférences
1150 1160 3 26253-115
1350 1360 3 26253-135
 1550 1560 3 26253-155
 1750 1760 3 26253-175
 1950 1960 4 26253-195
 2150 2160 4 2 6253-215
 2350 2360 4 2 6253-235
 2550 2560 4 2 6253-255

Accessoires

Téléchargement

Notice d’installation (en anglais)
