Slimlift 6230 : Elevateur de plan de travail fixé au sol/mur

Elévateur de plan de travail à fixations murales ou au sol, SLIMLIFT 6230 offre une grande souplesse d’adaptation pour correspondre aux besoins de chaque utilisateur. L’aménagement du plan est à définir selon les fonctionnalités attendues : évier ou plaques de cuisson.
Un espace est laissé libre sous le plan pour le passage des jambes de l’utilisateur. Les moteurs, la tuyauterie, les câbles… peuvent être dissimulés par des panneaux coulissants, aux couleurs de la cuisine, rendant l’ensemble discret et attrayant.
Le réglage des moteurs s’opère en continu, de manière rapide en silencieuse, jusqu’à la hauteur désirée. L’élévateur peut être équipé d’un système de sécurité anti-écrasement pour garantir une utilisation sans risque.

452_2LW

 GENERALITES

  • Motorisation électrique (vérins) permettant d’ajuster la hauteur du plan de travail.Pose facile : fixation au sol (et si besoin au mur).
  • Peut être installé en îlot / cuisine américaine.
  • Le bandeau frontal (façade) n’est pas obligatoire. Ce qui offre une accessibilité maximale.
  • Système électronique prêt à brancher.
  • Les bandelettes de sécurité anti-écrasements sont en option sur ce modèle. Obligatoires, elles s’installent sous la surface du plan de travail.
  • Si la charge maximale est dépassée, l’élévateur s’arrête.
  • Réglage latéral des traverses-supports assurant le soutien du plan de travail. Variation de +/- 10 cm de part et d’autre.
  • Compatible avec évier, plaques de cuisson, plan de travail (de 56 à max. 80cm de profondeur).
  • Commande : via mini-interrupteur (Ref 61321), à placer sous le plan. Gros inter en alu (Ref 61320) ou à l’aide d’une télécommande (accessoire en option).

DONNEES TECHNIQUES

  • Alimentation : 230 V – 50 Hz – 230 W.
  • Vitesse d’exécution : 18 mm / sec.
  • Amplitude : 300 mm (64 – 94 cm, hors plan de travail)
  • Charge maximale supportée : 150 kg.

COMPOSITION DU KIT

  • Le pieds en aluminium.
  • Les traverses réglables latéralement : le nombre de traverses dépend de la longueur de votre Slimlift : 2, 3 ou 4.
  • Les vérins motorisés : 1 ou 2 pieds motorisés selon la longueur de votre Slimlift.Le boitier électronique de contrôle avec les câbles de raccordement vers les bandelettes de sécurité, les vérins et la source d’alimentation.
  • Le kit de fixation pour fixer votre plan de travail.

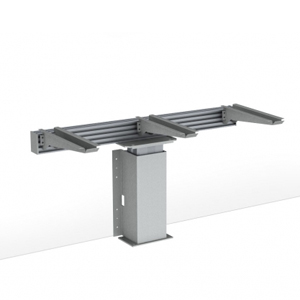

GAMME SLIMLIFT 6230

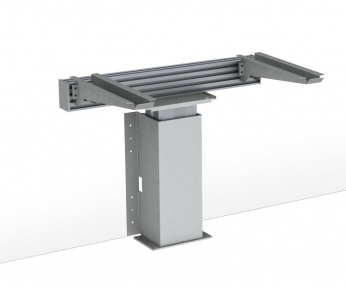

Slimlift 6230 ( 55.0-95.0 cm)

Slimlift 6230 ( 55.0-95.0 cm)

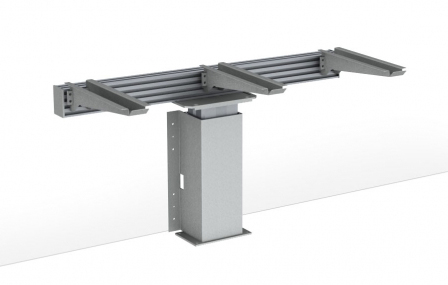

Slimlift 6230 (115.0-175.0 cm)

Slimlift 6230 (115.0-175.0 cm)

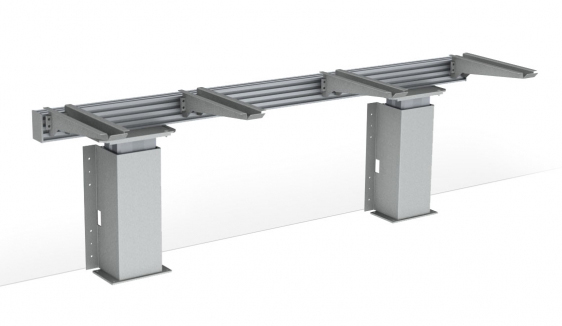

Slimlift 6230 (195.0-255.0 cm)

Slimlift 6230 (195.0-255.0 cm)

FONCTIONNEMENT

  • Slimlift 6230 permet d’ajuster la hauteur du plan de travail le long d’un mur droit ou en îlot central.
  • Cette solution convient parfaitement aux plans d’une profondeur de 56 à 80 cm.
  • Il est également possible d’y installer un évier ou une table de cuisson. Prévoir un bandeau frontal (façade) pour dissimuler les équipements.
  • CONTROLE : l’ajustement optimal se fait par pression continue des boutons de commandes sur le plan de travail ou par télécommande (en option).
  • SECURITE : en cas de surcharge (>150 kg), le dispositif s’arrête. Le plan de travail doit également être équipé d’une bandelette de sécurité qui courre sous la surface du plan afin de mettre fin à la course du plan si ce dernier rencontre un obstacle.

images

VIDEO



PLANIFICATION

Lors de la planification, veuillez prendre connaissance des points suivants :

  • Vérifiez la solidité du mur, renforcez le si besoin.
  • Les flexibles d’arrivée et d’évacuation des eaux ainsi que les câbles électriques doivent être installés le long du ou des pieds motorisés.
  • Pour l’unité de commande par interrupteur encastré, un espace de 90x90mm est nécessaire.
  • Un espace de 5mm de chaque coté du plan réglable est nécessaire pour permettre un mouvement libre.
  • Un espace de 15mm entre la partie supérieure du plan de travail et le mur permet le placement d’appliques murales.Le cache moteur (2 parties coulissantes – en plastique gris) cache le moteur et les tuyaux.
  • Avec le cache moteur, les dimensions du pieds sont : Largeur : 39cm. Profondeur : 20 cm.

INSTALLATION

  • Slimlift 6230 est composé de 3 parties : la traverse latérale en aluminium, les traverses-supports (2 ou4) et le pied motorisé (1 ou 2)
  • Le pied motorisé est placé au sol et vissé au mur.
  • La traverse latérale est fixée sur le haut du pied motorisé et ajustable en largeur et en profondeur.
  • Les traverses-supports coulissent le long de la traverse latérale. Elles s’y fixent.
  • L’unité de commande est branchée à une source d’alimentation.
  • Façade (bandeau frontal), plan de travail, évier, ou encore plaques de cuisson peuvent alors être montés.

REFERENCES

Largeur de la traverse de fond (mm)Largeur nécessaire pour montage (mm)Nombre de traverses- supportsNombre de pieds motorisésRéférences avec mini interrupteur à collerRéférences avec gros interrupteur Alu à encastrer
550560-760216230-055046230-05501
750760-960216230-075046230-07501
950960-1160216230-095046230-09501
11501160-1360316230-115046230-11501
13501360-1560316230-135046230-13501
15501560-1760316230-155046230-15501
17501760-1960316230-175046230-17501
19501960-2160426230-195046230-19501
21502160-2360426230-215046230-21501
23502360-2560426230-235046230-23501
25502560-2760426230-255046230-25501
