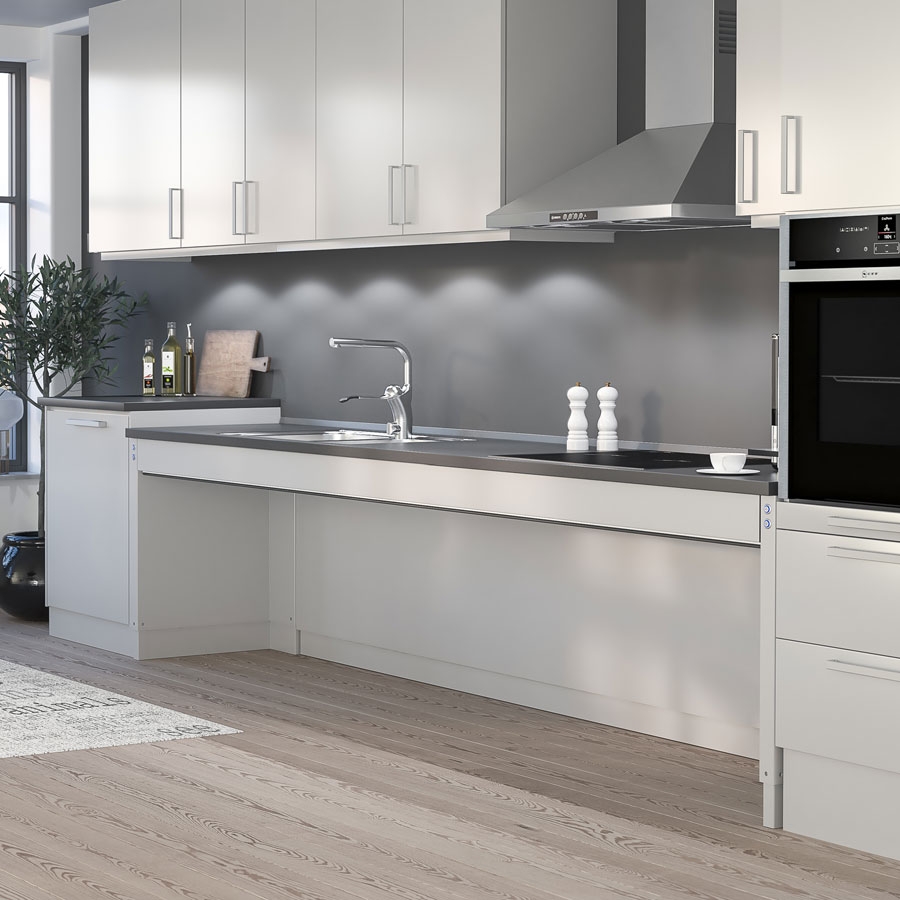

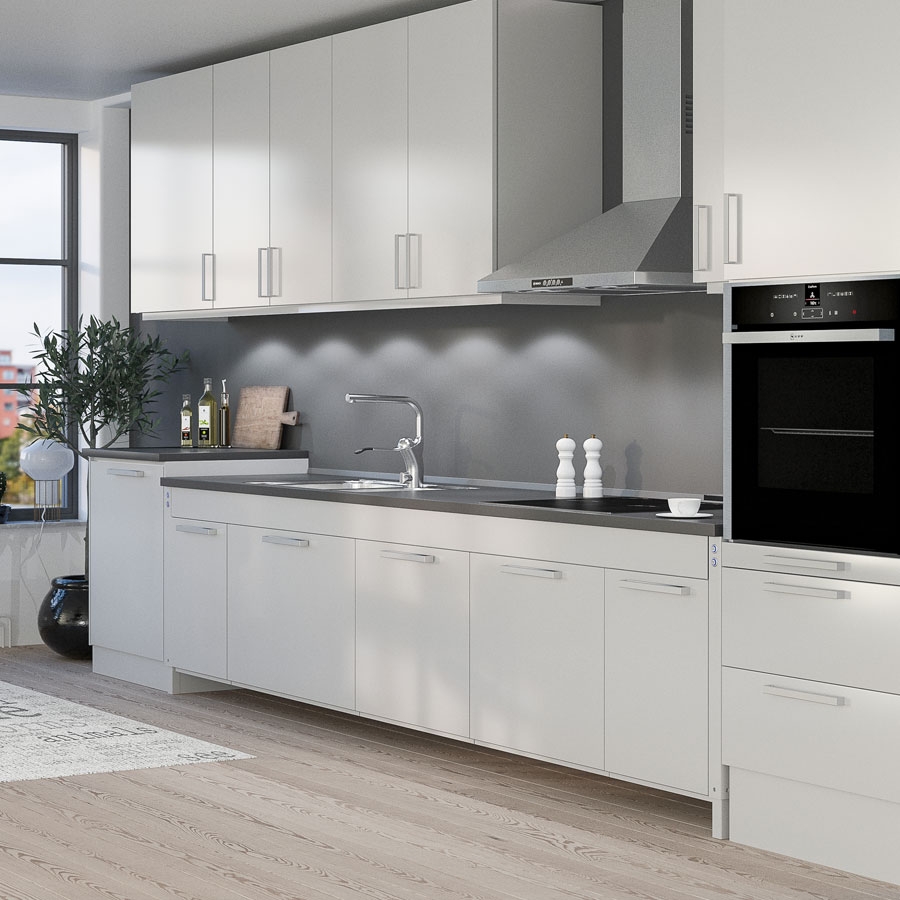

Le SIDELIFT 6400 est un élévateur de plan de travail droit. Des caissons peuvent être installés sous toute ou partie du plan. De puissants moteurs capables de soulever jusqu’à 400 kg sont situés sur les côtés.
Les moteurs fonctionnent en continu et ajustent le plan de travail rapidement et silencieusement à la bonne hauteur. L’élévateur est équipé d’un système de sécurité empêchant les risques d’écrasement. L’élévateur est préparé en usine afin de faciliter l’installation.
Le SIDELIFT 6400 est un élévateur de plan de travail droit. Des caissons peuvent être installés sous toute ou partie du plan. De puissants moteurs capables de soulever jusqu’à 400 kg sont situés sur les côtés.
Fonctions et atouts
- Élévateur de plan de travail motorisé avec moteurs latéraux.

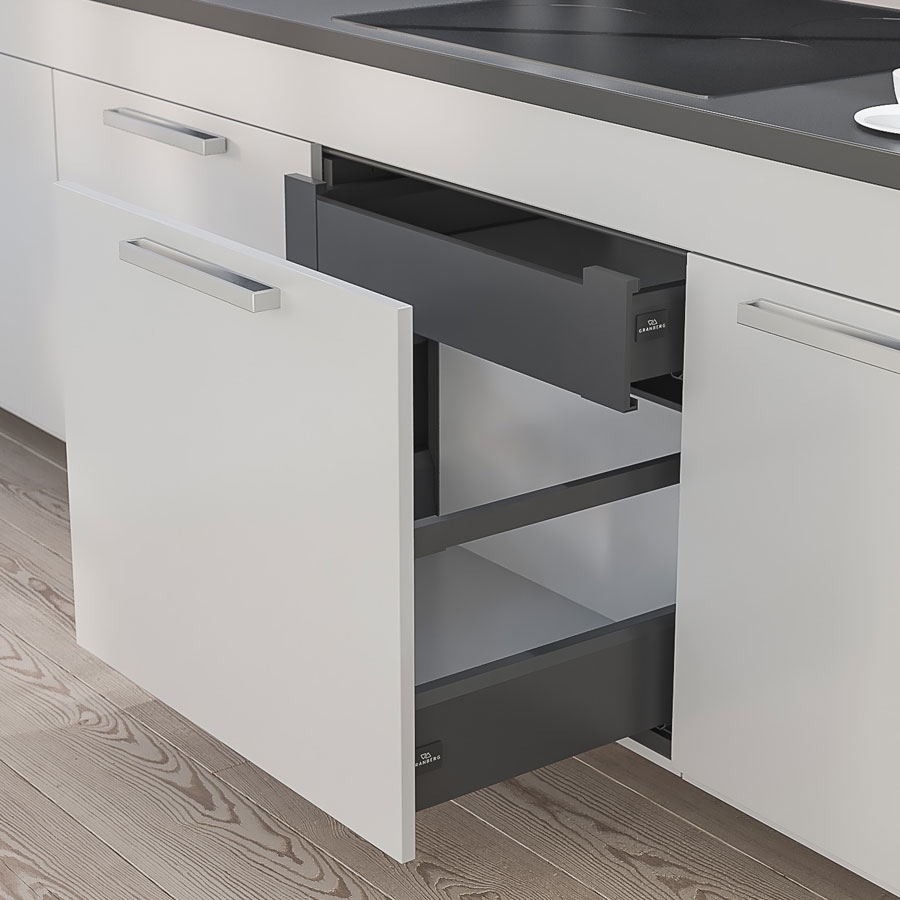

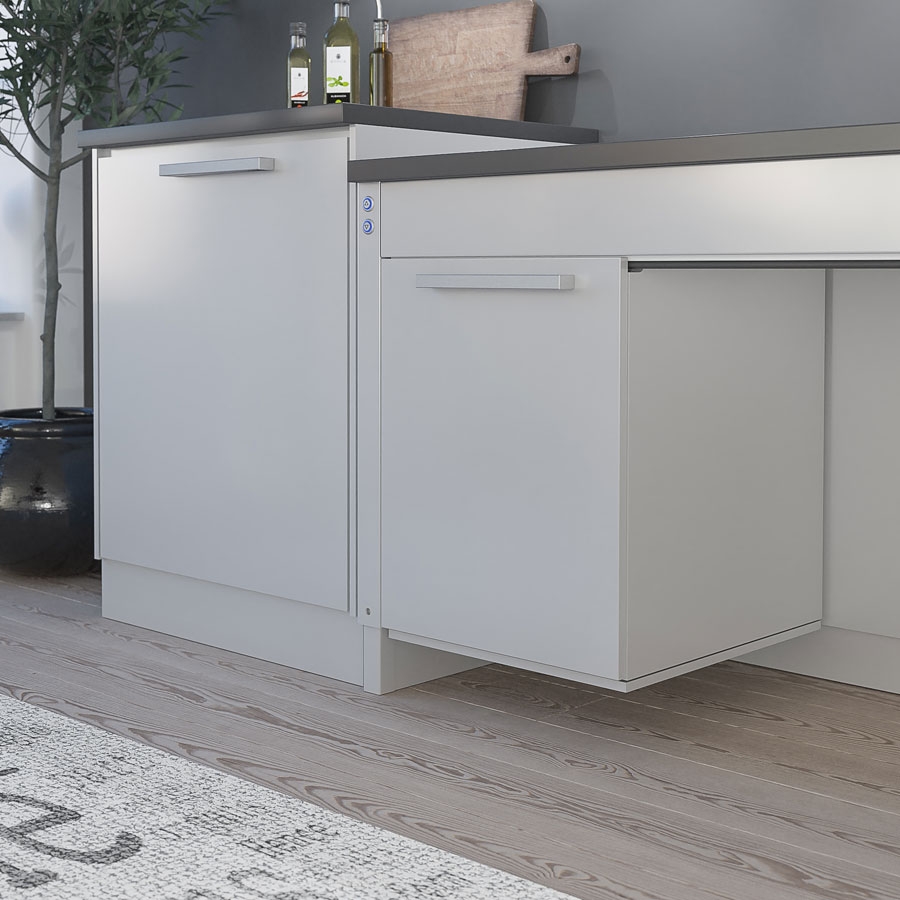

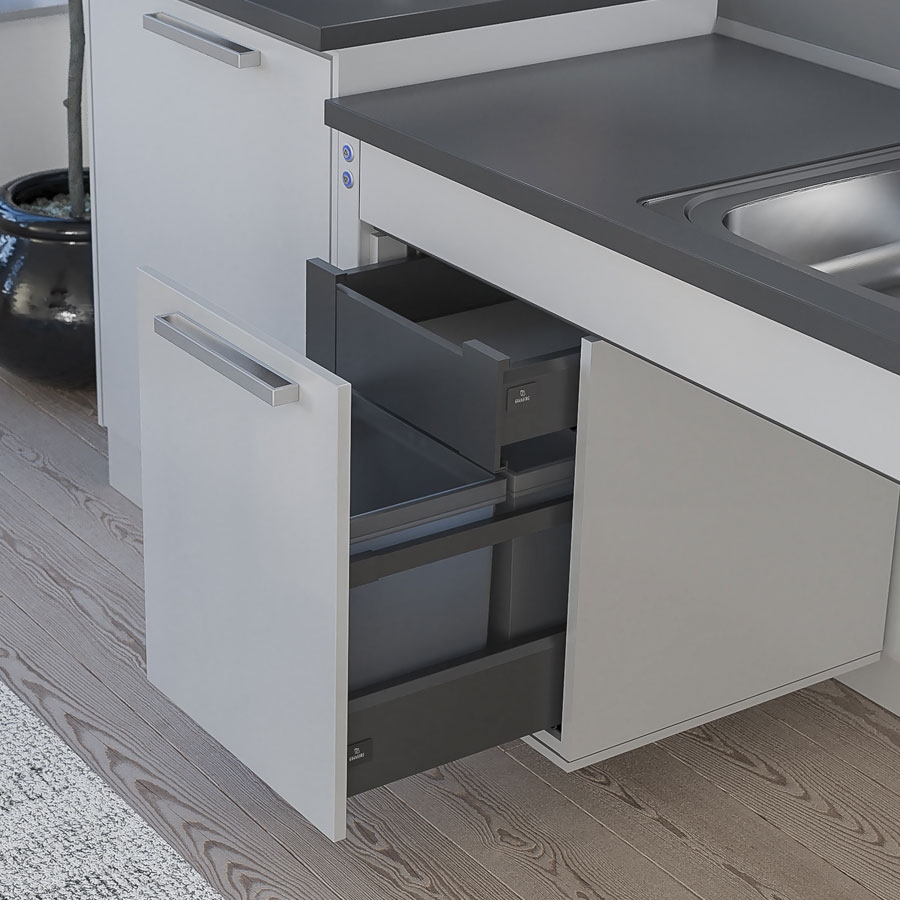

- Des meubles peuvent être installés sous le plan de travail.
- La hauteur peut être ajustée de 70 à 100 cm au dessus du sol (cote prise à partir du haut du châssis).
- Peut soulever jusqu’à 400 kg.
- Bandelette de sécurité montée sous le châssis aux endroits permettant une position assise.
- Mini interrupteurs de commande, situés de part et d’autre du plan, au niveau des moteurs.
Informations utiles
- Attaches de fixation pour plan de travail inclues.
- Longueur du plan de travail = Longueur de l’élévateur.
- La profondeur du plan de travail doit être de 15mm inférieure au plan adjacent (pour permettre un mouvement libre au niveau de la crédence).

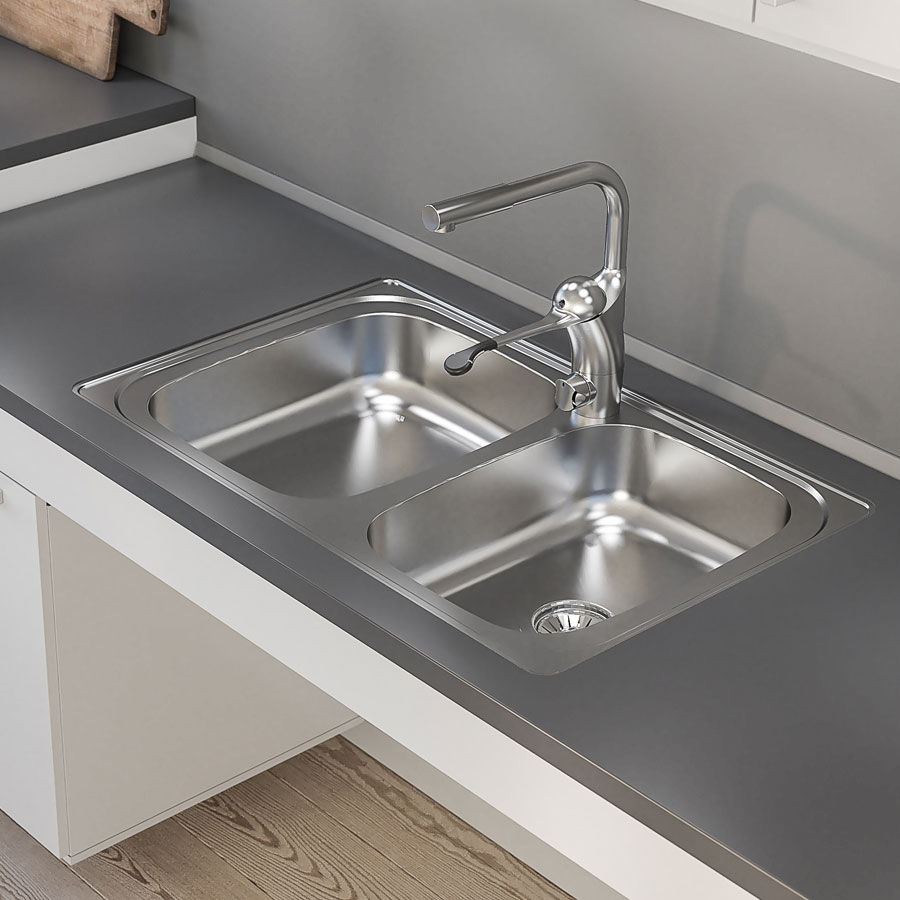

- Les éviers avec une taille de 120 mm maximum peuvent être intégrés.
- Système électronique et moteur « Plug and Play ».
- Longueur des façades = Longueur de l’élévateur – 94 mm Hauteur des façades: 103 mm.
- Fixations fournies.
- Les panneaux coulissants de dissimulation peuvent cacher les installations sous le plan de travail. Longueur de 2 panneaux = Longueur de l’élévateur -410 mm, Hauteur 438 mm, épaisseur 12 – 20 mm.

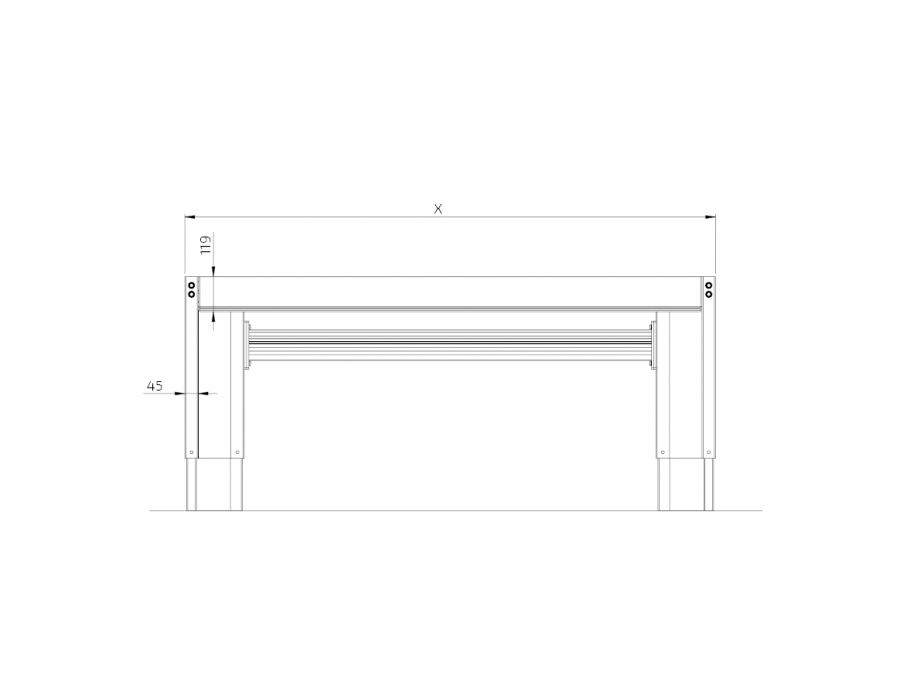

Caractéristiques
- Fixations : Au sol.Fixations : Au sol.
- Réglage de la hauteur : Électrique, ajustable en continu sur 300 mm (700 – 1000 mm en partant du haut du châssis).
- Vitesse : 20 mm / sec.
- Commande : Mini interrupteurs de commande situés sur les moteurs (sur les côtés gauche et droite).
- Raccordement électrique : Prise pour 230 V, maximum 5.0 A.
- Raccords plomberie : La connexion est effectuée avec des tuyaux flexibles.
- Puissance de levage : 400 kg.
- Classe IP : IP20.

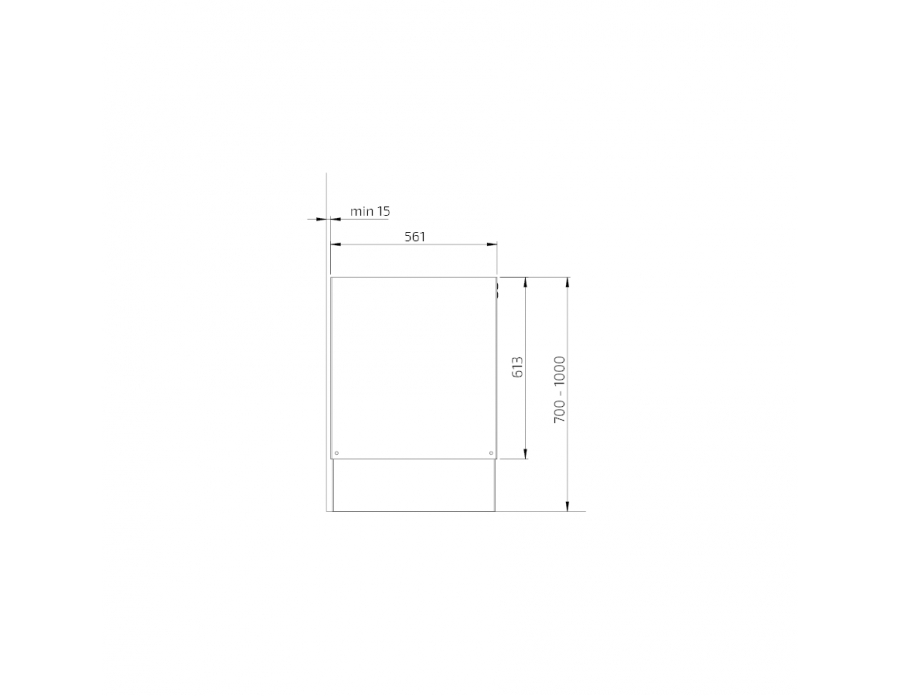

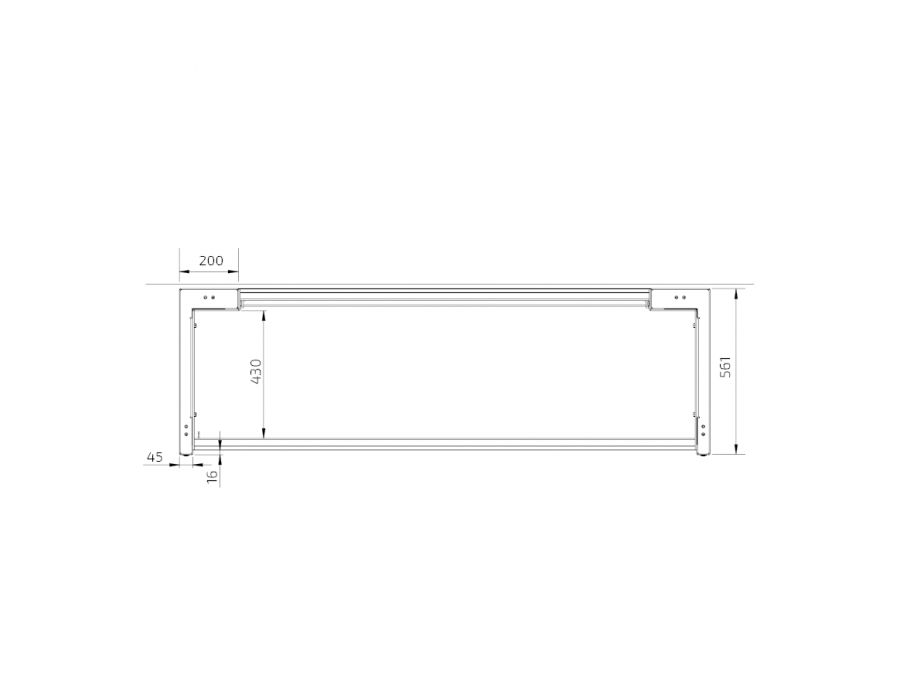

- Profondeur du cadre : 561 mm.
- Hauteur du bandeau avant : 103 mm.
- Dimensions des panneaux de dissimulation : Longueur = Longueur de l’élévateur – 410 mm. 2 panneaux de hauteur: 438 mm. Épaisseur : 12 mm.
- Longueur du plan de travail : Longueur = Longueur de l’élévateur.
- Profondeur du plan de travail : 15 mm moins profond que celui posé sur les caissons fixes.
- Espacement à laisser avec le caisson/mur adjacent : 5 mm.
- Écart avec le mur de fond (crédence) : 15 mm.
- Crédence : À partir de 700 mm depuis le sol ou tout au long de la course jusqu’au sol.
- Contenu de la livraison : 1 colis avec les moteurs. 1 colis avec le châssis, de longueur variable.
- Matériaux : Moteur en acier laqué (S235JRG2). Traverses en aluminium.
- Garantie : 2 ans.
- Certifications CE
Équipement de base

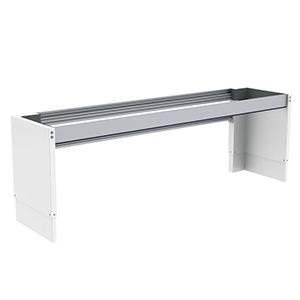

- Châssis en aluminium monté en usine.
- Moteurs fixés au sol.
- Interrupteur de commande.
- Accessoires recommandés
- – Caissons suspendu
- – Compartiment couverts
- – Façade.
- – Système de sécurité
- – Profil arrière de protection
Accessoires
Références
Existe aussi en noir ou en anthracite.
| Largeur (cm) | Description | Référence |
|---|---|---|
| 99 | SIDELIFT 6400HA - 99,0 cm - Blanc RAL 9003 | 6400HA-099-01 |
| 109 | SIDELIFT 6400HA - 109,0 cm - Blanc RAL 9003 | 6400HA-109-01 |
| 119 | SIDELIFT 6400HA - 119,0 cm- Blanc RAL 9003 | 6400HA-119-01 |
| 129 | SIDELIFT 6400HA - 129,0 cm- Blanc RAL 9003 | 6400HA-129-01 |
| 139 | SIDELIFT 6400HA - 139,0 cm- Blanc RAL 9003 | 6400HA-139-01 |
| 149 | SIDELIFT 6400HA - 149,0 cm- Blanc RAL 9003 | 6400HA-149-01 |
| 159 | SIDELIFT 6400HA - 159,0 cm- Blanc RAL 9003 | 6400HA-159-01 |
| 169 | SIDELIFT 6400HA - 169,0 cm- Blanc RAL 9003 | 6400HA-169-01 |
| 179 | SIDELIFT 6400HA - 179,0 cm- Blanc RAL 9003 | 6400HA-179-01 |
| 189 | SIDELIFT 6400HA - 189,0 cm- Blanc RAL 9003 | 6400HA-189-01 |
| 199 | SIDELIFT 6400HA - 199,0 cm- Blanc RAL 9003 | 6400HA-199-01 |
| 209 | SIDELIFT 6400HA - 209,0 cm- Blanc RAL 9003 | 6400HA-209-01 |
| 219 | SIDELIFT 6400HA - 219,0 cm- Blanc RAL 9003 | 6400HA-219-01 |
| 229 | SIDELIFT 6400HA - 229,0 cm- Blanc RAL 9003 | 6400HA-229-01 |
| 239 | SIDELIFT 6400HA - 239,0 cm- Blanc RAL 9003 | 6400HA-239-01 |
| 249 | SIDELIFT 6400HA - 249,0 cm- Blanc RAL 9003 | 6400HA-249-01 |
| 259 | SIDELIFT 6400HA - 259,0 cm- Blanc RAL 9003 | 6400HA-259-01 |
| 269 | SIDELIFT 6400HA - 269,0 cm- Blanc RAL 9003 | 6400HA-269-01 |
| 279 | SIDELIFT 6400HA - 279,0 cm- Blanc RAL 9003 | 6400HA-279-01 |
| 289 | SIDELIFT 6400HA - 289,0 cm- Blanc RAL 9003 | 6400HA-289-01 |
| 299 | SIDELIFT 6400HA - 299,0 cm- Blanc RAL 9003 | 6400HA-299-01 |
| 309 | SIDELIFT 6400HA - 309,0 cm- Blanc RAL 9003 | 6400HA-309-01 |
| 319 | SIDELIFT 6400HA - 319,0 cm- Blanc RAL 9003 | 6400HA-319-01 |
| 329 | SIDELIFT 6400HA - 329,0 cm- Blanc RAL 9003 | 6400HA-329-01 |
