- InDIAGO est un système électrique qui abaisse et relève rapidement et silencieusement les étagères d’un caisson placé en hauteur vers ou depuis la surface de travail.
- Au déclenchement, le mécanisme pousse les portes et les ouvrent.
- Le mouvement peut être arrêté à la hauteur désirée.
- Cet élévateur n’utilise que peu d’espace à l’intérieur du caisson. Il s’installe dans les caissons neufs ou existants sans avoir à modifier leurs fixations sur le mur.
- InDiago nécessite que la hauteur du caisson soit comprise entre 70,0 et 85,0 cm, que sa profondeur soit d’au moins 31 cm.
- Cette solution est disponible en deux hauteurs différentes : 66 et 81 cm et dans des largeurs suffisantes pour adapter des meubles entre 50.0 – 100.0 cm.
- De série, Indiago est équipé d’un système de sécurité fiable qui garantit un fonctionnement sûr et sans risque d’écrasement.

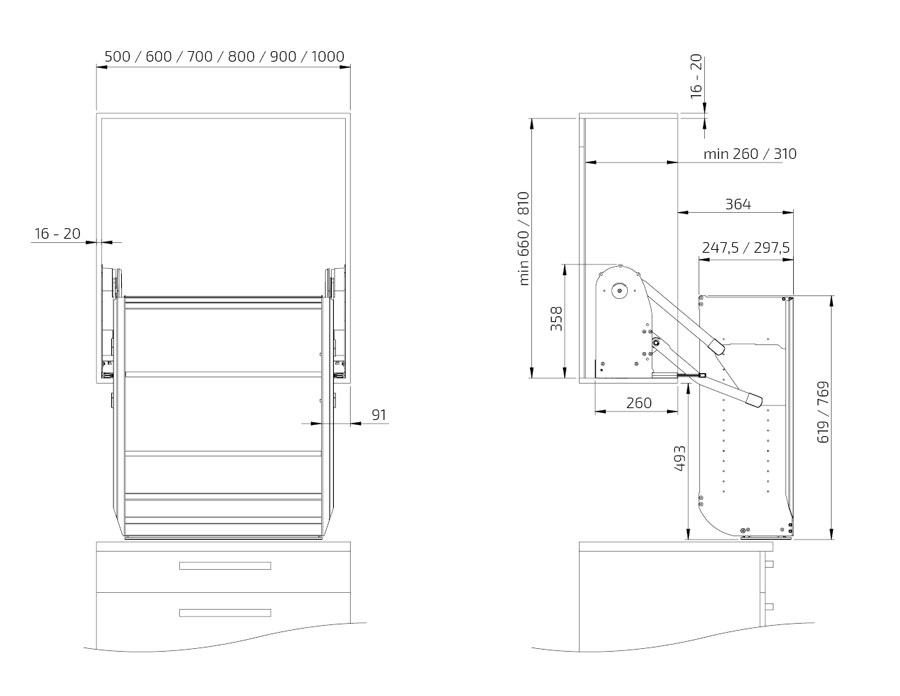

Modèles
| Largeur ext. meuble | Largeur du mécanisme | Profondeur du meuble | Hauteur mécanisme | Référence |
|---|---|---|---|---|
| 50 cm | 46 cm | 31 cm | 66 cm | 510KB-050 |
| 60 cm | 56 cm | 31 cm | 66 cm | 510KB-060 |
| 70 cm | 66 cm | 31 cm | 66 cm | 510KB-070 |
| 80 cm | 76 cm | 31 cm | 66 cm | 510KB-080 |
| 90 cm | 86 cm | 31 cm | 66 cm | 510KB-090 |
| 100 cm | 96 cm | 31 cm | 66 cm | 510KB-100 |
| 50 cm | 46 cm | 31 cm | 81 cm | 510SB-050 |
| 60 cm | 56 cm | 31 cm | 81 cm | 510SB-060 |
| 70 cm | 66 cm | 31 cm | 81 cm | 510SB-070 |
| 80 cm | 76 cm | 31 cm | 81 cm | 510SB-080 |
| 90 cm | 86 cm | 31 cm | 81 cm | 510SB-090 |
| 100 cm | 96 cm | 31 cm | 81 cm | 510SB-100 |
Données techniques:
- Amplitude 54 cm.
- Déport vers l’avant : 34.3 cm.
- Vitesse : 2.3 cm / seconde.
- Commande : par interrupteur filaire ou télécommande radio sans fil.
- Alimentation : 230 V, max 2.0 A.
- Charge max supportée : 40 kg.
- Classe IP : IP 30.
Montage :
- Contrairement au Diago, il n’est pas nécessaire de laisser un espace de 5mm entre deux caissons dont l’un ou l’autre seraient équipés d’un mécanisme InDiago. En effet, dans la mesure où le InDiago est monté à l’intérieur du caisson, il n’y pas de déplacement et donc pas de risque de frottement de ce dernier.
- Autre avantage, l’encombrement de l’InDiago est plus faible que le Diago qui prend, une fois replié, une épaisseur de 11 cm à l’arrière du caisson. Le Indiago étant monté à l’intérieur du meuble, l’alignement du caisson équipé avec ses voisins est assuré.
- InDiago peut se monter dans un caisson neuf ou existant. Vérifier cependant la compatibilité : InDiago nécessite que la hauteur du caisson soit comprise entre 70,0 et 85,0 cm, que sa profondeur soit d’au moins 31 cm. C’est donc une solution intéressante pour faire évoluer une cuisine existante et lui apporter plus d’accessibilité.
- Il faut compter 2 h pour l’installation d’un InDiago dans un caisson neuf ou existant.
Accessoires au choix:
- Interrupteur filaire Ref 61210
- Interrupteur radio sans fil Ref 61370.
- Télécommande radio ref 61395
Téléchargement
Consulter la notice de montage.
Demandez le tarif complet de la solution InDiago et de la gamme « Cuisine » sur notre page Contact
