Baselift module 6210-DR

  • Baselift 6210 (fixations au sol) avec bandelette de sécurité prémontée sur le châssis.
  • 1 pied motorisé à fixer au sol grâce à la plaque de fixation.
  • Interrupteur ce commande look alu.
  • Dispositif de verroullage par clé.
  • Bandeau de façade mélaminé blanc.
  • Plan de travail avec cuves inox.
  • Flexibles d’arrivée et d’évacuation des eaux.
  • Mitigeur long bec.
  • Le boîtier électronique de contrôle, les câbles électriques de raccordement.

Généralités

BASELIFT 6210 est un élévateur de plan de travail qui se fixe au sol et qui offre une grande flexibilité d’aménagement pour répondre aux besoins de chaque utilisateur. L’équipement du plan est à définir selon les fonctionnalités attendues : évier, plaques de cuisson, tiroirs ou planche à découper intégrés.
Grâce à sa fixation au sol, l’élévateur peut être installé de manière indépendante en îlot de cuisine. Un espace est laissé libre sous le plan pour le passage des jambes de l’utilisateur. Les moteurs, la tuyauterie, les câbles… peuvent être dissimulés par des panneaux coulissants, aux couleurs de la cuisine, rendant l’ensemble discret et attrayant.
Le réglage des moteurs s’opère en continu, de manière rapide en silencieuse, jusqu’à la hauteur désirée. L’élévateur est équipé d’un système de sécurité anti-écrasement qui garantit une utilisation sans risque.

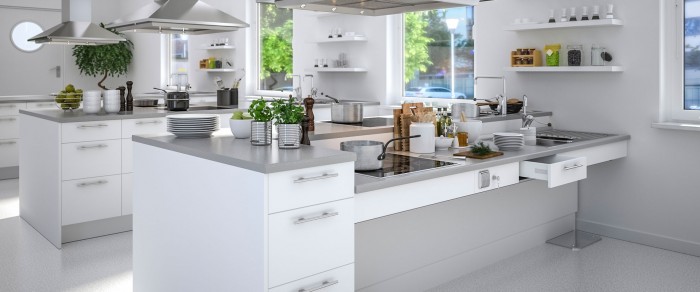

bandeau

Données techniques

  • Vitesse d’exécution : 1.5 cm/ seconde.
  • Amplitude : 30 cm. (de 65 à 95 cm hors plan de travail)
  • Poids max supporté : 150 kg.
  • Réglage: Moteur électrique. Ajustement continu sur une amplitude de 30.0 cm (65.0 – 95.0 cm hors plan de travail)
  • Commande: Interrupteur encastré ou télécommande radio.
  • Sécurité: Une bandelette de sécurité en caoutchouc est pré-montée sous la face avant du châssis. Un contact avec cette bandelette et le plan stoppe sa descente.
  • Classe de protection: IP 20

Images

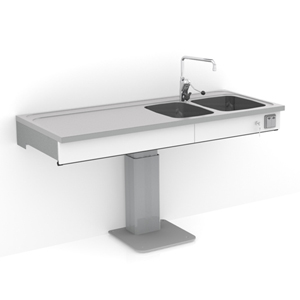

6210-DR-big

Vidéo

Planification

  • Fixation: Au sol.
  • Raccordement électrique: Prise principale 230 V, max 2.5A
  • Raccordement arrivée d’eau/évacuation: A l’aide de tuyaux flexibles.Profondeur du châssis: 56.0 – 58.0 cm depuis le mur.
  • Hauteur bandeau de façade: 11.8 – 12.5 cm
  • Dimensions des panneaux coulissants de dissimulation: Largeur = largeur du châssis, Hauteur 43.8 cm, Epaisseur 1.2-1.6 cm
  • Profondeur du plan de travail: 58.5 – 63.5 cm
  • Espacement à laisser avec le mur ou le caisson adjacent: 0.5 cm
  • Espacement à laisser avec le mur du fond pour la crédence: 1.5 cm
  • Crédence: A partir de 65.0 cm du sol (ou alternativement sur toute la hauteur depuis le sol).

Références

Largeur (cm)Position de l'évierRéférences
119 cmA droite6210-119DRH
119 cmA gauche6210-119DRV
139 cmA droite6210-139DRH
139 cmA gauche6210-139DRV
159 cmA droite6210-159DRH
159 cmA gauche6210-159DRV
159 cmAu centre6210-159DRC

Téléchargement

Informations techniques (en anglais)
